Beschreibung

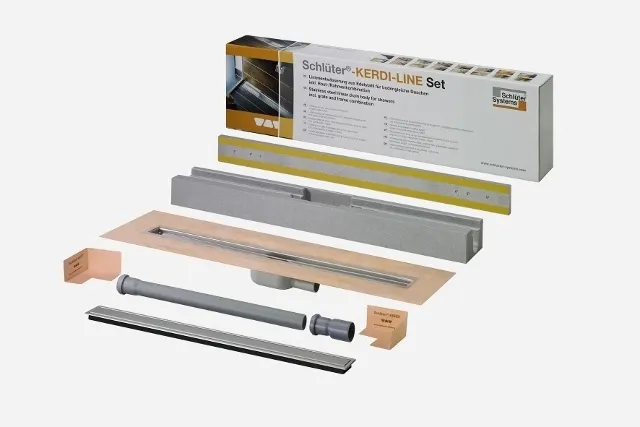

Schlüter-Kerdi-Line-H gibt es als komplettes Set und wird für lineare bodenebene Duschen mit einem horizontalen Ablauf verwendet. Es lässt sich universell für den zentralen Einbau in einer Fläche oder im Wandbereich einsetzen. Für absolute Dichtheit sorgt eine Manschette, die werksseitig aus Schlüter-Kerdi auf dem umlaufenden Klebeflansch des Rinnenkörpers fest verklebt ist. Mit der Manschette ist ein sicherer Anschluss des Rinnenkörpers an die Verbundabdichtung sowohl im Bodenbereich als auch an aufgehenden Wänden gewährleistet. In dem Set von Schlüter-Kerdi-Line-A mit horizontalem Ablauf ist ein Geruchsverschluss und ein Ablaufgehäuse (Ablaufrohr DN 40, Ablaufleistung 0,5 l/s) integriert. Die Montage des Rinnenkörpers mit Dichtmanschette ist sehr einfach. Er lässt sich problemlos in den geformten Rinnenträger aus Polystyrol passgenau einlegen. Das Set besteht aus:
A: Edelstahl V4A gebürstet: Designrost A und Rahmen 19 mm
B: Eckabdichtung für seitlichen Wandabschluss
C: zweiteiliger Geruchsverschluss
D: Rinnenkörper mit Dichtmanschette
E: Ablaufgehäuse
F: Ablaufrohr DN 40 horizontal
G: Rinnenträger
H: Übergang DN 40 auf DN 50
